红外热成像电气检测实例：从温度异常到隐患排除全过程

红外热成像技术是电气检测中最核心的检测手段之一。它可以在设备正常运行、不停电的状态下，通过捕捉物体表面红外辐射来生成温度分布图像，精准定位肉眼无法发现的温度异常点。广东民安电气消防安全检测有限公司（以下简称"民安检测"）在每一票用电安全检测中都将红外热成像作为必检项目——因为有些隐患，只有温度才能"说真话"。而那些收钱不出门的"检测机构"，连热成像仪都没有，报告上自然一片"合格"。

一、真实案例：东莞某电子工厂配电系统红外热成像检测

2026年7月，东莞长安镇一家电子制造工厂委托民安检测进行年度电气安全检测。该工厂有3个配电房、22台配电柜、4台干式变压器。我们的检测工程师携带Fluke TiX580专业红外热成像仪到现场，对全部设备逐台扫描。

1. 扫描作业过程

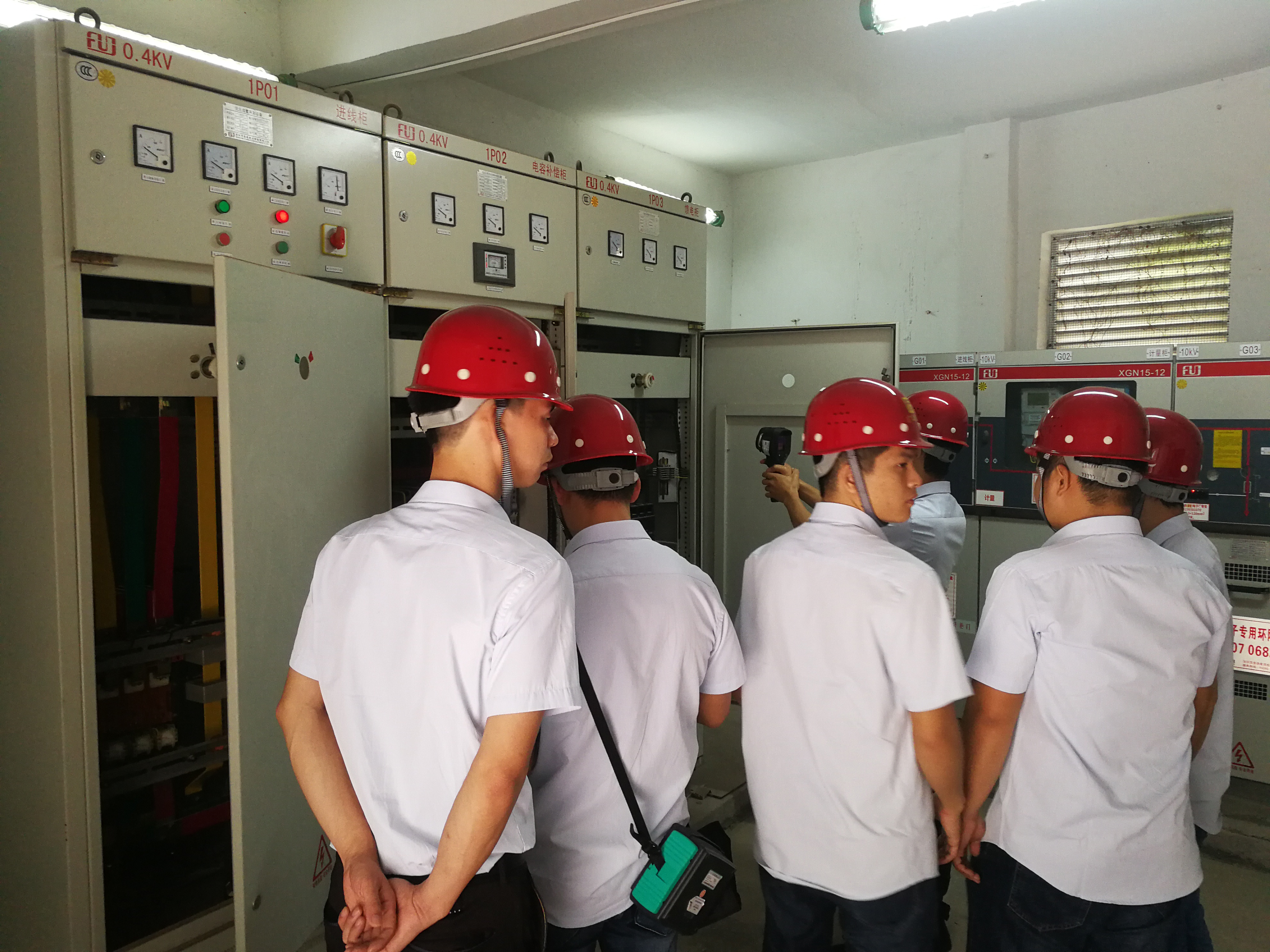

工程师首先在配电房内对每台配电柜进行全景热成像扫描，重点关注以下部位：

• 主母排及分支母排连接处——螺栓松动导致接触电阻增大，是过热高发部位
• 断路器上下端出线端子——触头老化、弹簧疲劳导致温升异常
• 电缆接头与端子排——压接不良、氧化导致局部过热
• 互感器、电容器等辅助设备——内部损耗导致温度升高
• 变压器套管及接线端子——最常见的过热故障点之一

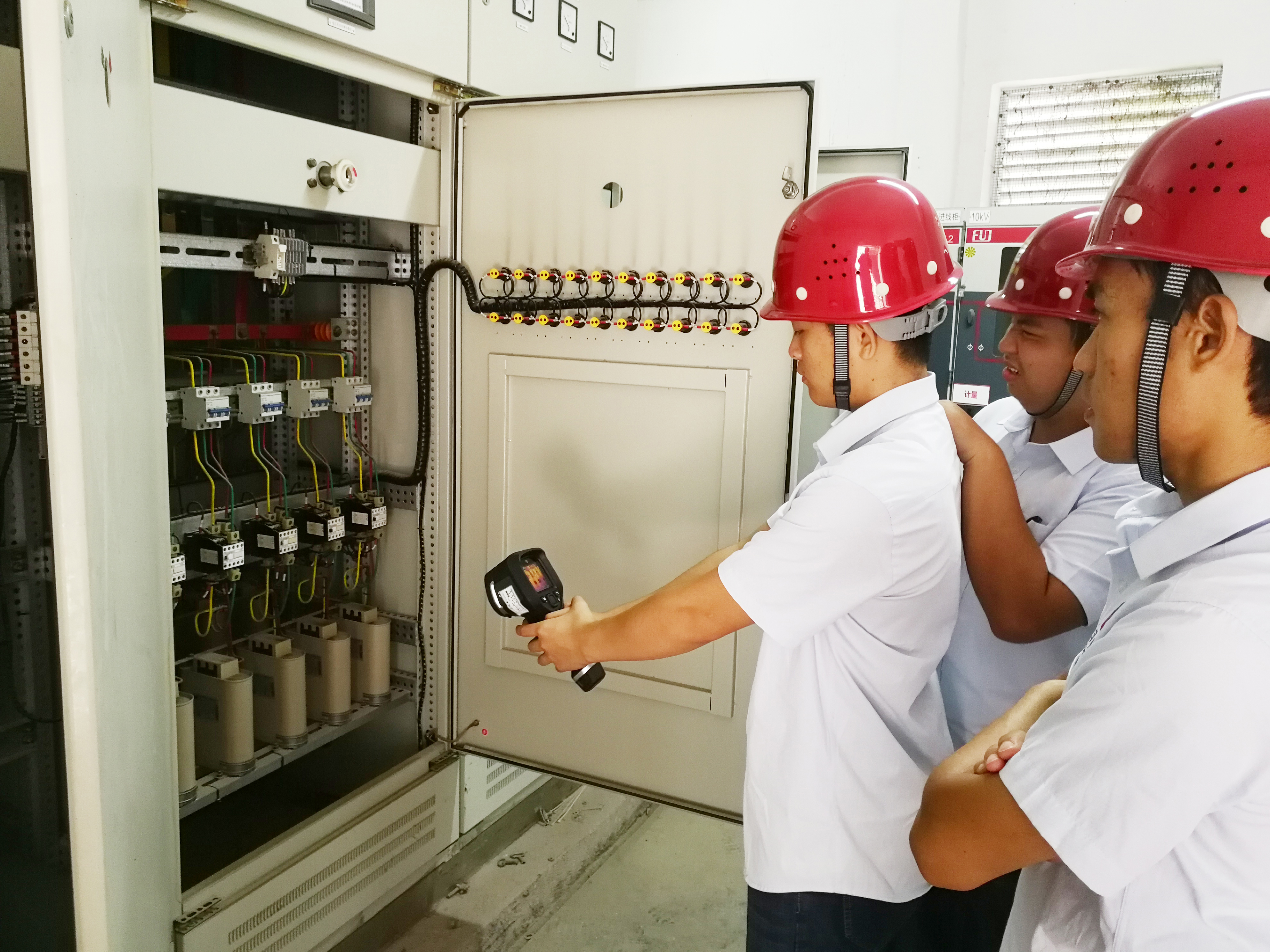

扫描过程中，工程师实时查看热像仪屏幕，发现异常点立即标记、记录温度值、拍摄红外照片和可见光照片对照。

2. 发现的隐患

经过全面扫描，共发现3处温度异常，其中1处为紧急缺陷：

序号	位置	实测温度	环境温度	温升	缺陷等级
1	2号变压器低压侧A相出线端子	94.2℃	33℃	61.2K	紧急缺陷
2	5号配电柜3回路B相断路器上端	72.5℃	33℃	39.5K	重大缺陷
3	11号柜母线桥连接处	45.8℃	33℃	12.8K	一般缺陷

其中最严重的隐患位于2号变压器低压侧A相出线端子，实测温度高达94.2℃，仅差5.8℃就达到水的沸点。按照DL/T 664《带电设备红外诊断应用规范》，温升超过30K即为紧急缺陷，必须立即处理。如果该端子继续运行，极可能引发端子熔毁、甚至导致电气火灾。

3. 现场排查与原因分析

发现温度异常后，工程师现场进一步排查：

• 2号变压器A相端子：拆开绝缘罩后，发现端子螺栓已明显变色发黑，接触面有氧化痕迹。用力矩扳手检查，螺栓力矩仅为8N·m，而标准要求为25N·m。原因是上次检修时未按规定力矩紧固，长期运行后热胀冷缩导致进一步松动，接触电阻增大，发热加剧形成恶性循环。
• 5号柜断路器上端：拆开后发现端子压接处使用铝线过渡接头，铜铝直接接触产生电化学腐蚀，接触面氧化严重。这是典型的违规施工——铜铝连接应使用铜铝过渡线夹，而非直接压接。
• 11号柜母线桥：连接螺栓力矩基本到位，温升12.8K属于一般缺陷，建议下次检修时复紧即可。

4. 整改与复检

该工厂根据我们的检测报告，当天对2号变压器A相端子进行了紧急处理——更换氧化端子、按规定力矩重新紧固、加装铜铝过渡线夹。处理完成后，我们再次进行红外热成像复检，该端子温度降至38.1℃（温升5.1K），恢复正常。5号柜断路器端子也在3天内完成了更换和复检。

二、为什么有些"检测机构"的红外报告是假的

红外热成像检测有一个特点：它产生的数据无法"编"出来。真实的热成像检测必然有以下特征：

1. 红外照片与可见光照片对应：每一张红外热成像图都应该有对应的可见光照片，显示具体拍摄位置。编造的报告往往只有文字结论，没有影像资料。
2. 温度数据有合理的差异和波动：不同设备、不同时间段的温度必然不同。如果报告上所有检测点的温度都一样，那一定是编的。
3. 异常点的精确描述：真实检测发现异常时，会详细记录位置、温度、环境温度、温升、缺陷等级，以及现场排查的过程和原因分析。
4. 红外热成像仪的品牌和型号：正规报告应注明使用的仪器型号和校准证书编号。没有仪器的"检测机构"根本提供不了。

民安检测在每一份CMA检验检测报告中，都附有原始红外热成像图谱文件，与报告中的温度数据一一对应，任何第三方机构均可复核。这是我们14年服务TCL华星光电、京东物流、深圳地铁、富士康等5000+客户的基础——报告经得起复查，数据经得起追溯。

三、红外热成像检测的适用场景

红外热成像检测适用于各类建筑和工业场所的电气系统：

• 工厂配电房：变压器、高低压配电柜、母线槽、电缆接头
• 商业综合体：配电室、楼层配电箱、应急照明配电柜
• 数据中心：UPS系统、PDU配电单元、精密空调供电回路
• 物业小区：强电井、电梯机房配电柜、公区配电箱
• 充电站：充电桩进线柜、计量柜、桩体内部连接

在深圳、广州、东莞、佛山、惠州等珠三角城市，民安检测每年为数百个场所提供红外热成像检测服务。我们的工程师均持有红外检测资质证书，使用Fluke专业级热成像仪，检测数据真实可靠。

选择电气检测公司时，请务必确认：对方是否真正到现场检测？是否使用专业红外热成像仪？是否能提供原始热成像图谱？报告中的温度数据是否与现场照片对应？如果答案有任何一项是"否"，那这份报告的可靠性就值得怀疑。
